Baskı Silindiri ve Dişli İmalatı

TANMAK, 1978 yılından bu yana İzmir'de ambalaj, matbaa ve sanayi uygulamaları için baskı silindirleri ve dişliler üretir. İzmir Atatürk Organize Sanayi Bölgesi'ndeki tesislerimizde CNC işleme, silindirik taşlama, kaplama ve balans süreçlerini bir arada yürütürüz.

Ürün Kataloğunu İncele

Temel Yetkinliklerimiz

Çelik boru işleme ve silindirik taşlamadan dinamik ve statik balansa kadar tüm kritik süreçler kendi bünyemizde yüksek hassasiyetle yürütülür.

Yüksek Hassasiyetli CNC Tornalama ve Taşlama

İleri teknoloji silindirik taşlama CNC tezgahlarımızda, baskı silindirlerinin mil yatakları ve gövde çaplarını ±2 mikron hassasiyet seviyesinde taşlayarak salgısız çalışma garantisi sunuyoruz.

Çap Toleransı
±2 µm (0.002 mm)
Maksimum Boy
4.500 mm
Maksimum Çap
Ø800 mm
Yüzey Pürüzlülüğü
Ra ≤ 0.05 µm
Konsantriklik / Eksenel Salgı
≤ 0.003 mm
Uygulanan Standart
DIN ISO 2768-mK / ISO 286

Dinamik ve Statik Balans

Yüksek devirlerde çalışan tüm şaftlı, konik ve avare silindirlerin dinamik ve statik balans ayarlarını elektronik ISO G1.0 normlarına göre test edip belgelendiriyoruz.

Balans Kalite Sınıfı
ISO 1940 - ISO G1.0 / G2.5
Maksimum Test Devri
3.000 RPM
Maksimum Parça Ağırlığı
5.000 kg
Hassasiyet Eşiği
0.1 g·mm (Gram-Milimetre)
Dengeleme Düzlemi
Statik (Tek) & Dinamik (Çift Düzlem)
Test Raporlaması
Dijital Spektrum ve Sertifikasyon

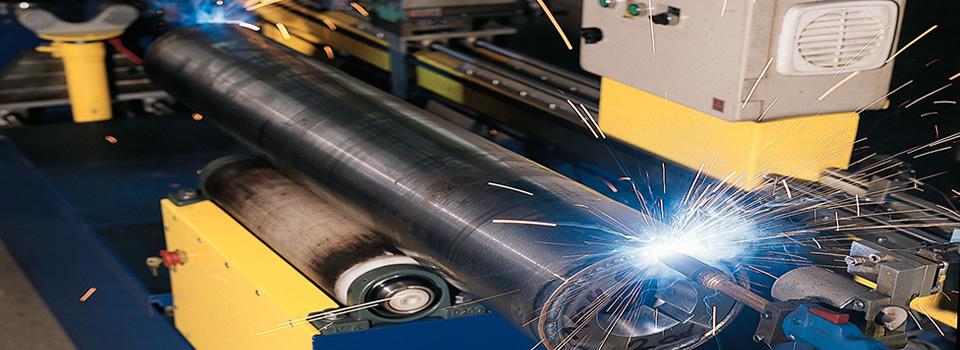

Robot Kaynak

Kaynaklı ve işlenmiş çelik silindirlerin kullanım esnasında deforme olmasını önlemek için fırınlarda kontrollü gerilim giderme tavlaması uyguluyoruz.

Fırın Sıcaklık Aralığı
550°C - 650°C
Sıcaklık Kontrolü
±5°C Dijital PID Kontrol
Maksimum Fırın Kapasitesi
6.000 mm Boy / 10 Ton
Soğutma Prosedürü
Fırın İçi Kontrollü Yavaş Soğutma
Malzeme Standartları
DIN EN 10083 / St52-3 / 42CrMo4
Sertlik Denetimi
Brinell / Rockwell Sertlik Doğrulaması

Gerilim Giderme

Metal parçaların üretim ve işleme süreçlerinde oluşan iç gerilmelerin giderilmesi amacıyla uygulanan ısıl işlem, parçanın boyutsal kararlılığını ve çalışma performansını artırır.
